En dispositivos electrónicos modernos, automóviles, aeroespaciales y sistemas industriales, el control de temperatura es siempre un desafío importante que los ingenieros deben enfrentar. A medida que los dispositivos se vuelven más potentes y compactos, cómo disipar eficientemente el calor en un espacio limitado se ha convertido en un problema central. Las tuberías de calor, esta tecnología discreta pero eficiente de disipación pasiva del calor, es la herramienta clave para resolver este problema.

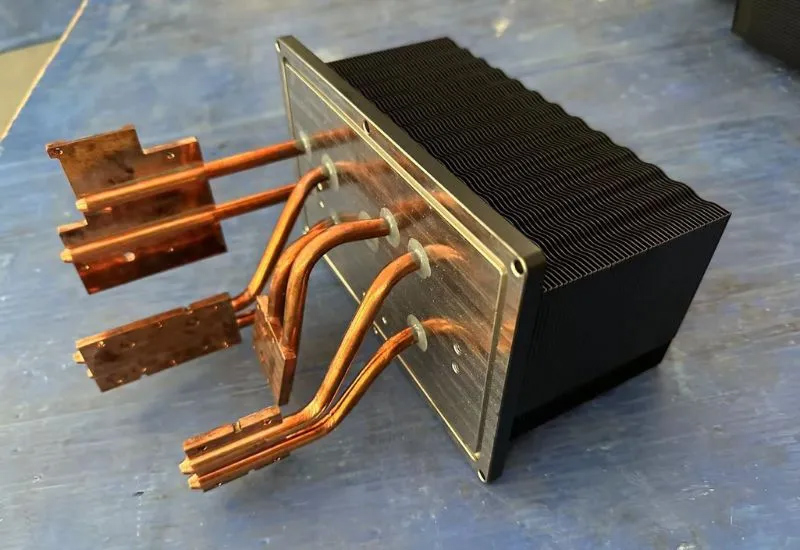

En términos simples, un tubo de calor es un dispositivo que puede conducir el calor de manera muy eficiente, y su eficiencia de conducción del calor puede ser de hasta 10.000 veces la de una varilla de cobre sólida del mismo tamaño. Las tuberías de calor no se basan en la conducción de calor metálica tradicional, sino que utilizan el proceso de "evaporación-condensación" de líquidos para mover rápidamente el calor de un lugar a otro.
Cada tubo de calor está sellado al vacío dentro y contiene un líquido de trabajo específico (como agua, etanol, naftaleno, etc.) y una estructura capilar (similar a una microesponja). Cuando el calor entra en contacto con un extremo de la tubería de calor (llamada la "sección de evaporación"), el líquido de trabajo se evapora en gas, se mueve rápidamente al extremo más frío (la "sección de condensación") con calor, y luego libera calor y se licua. La estructura capilar luego devuelve el líquido al extremo caliente, y este proceso continúa circulando sin ninguna fuente de alimentación externa.
Este diseño, que utiliza inteligentemente el calor latente del cambio de fase, hace de la tubería de calor una herramienta de gestión térmica silenciosa, pasiva, pero extremadamente eficiente.
| Tipo de tubo de calor | Rango de temperatura | Mejores aplicaciones | Ventaja clave |
|---|---|---|---|
| A base de agua | 20°C a 150-200°C | Electrónica de consumo, centros de datos | Alto rendimiento en intervalos de temperatura comunes |
| A base de etanol | -10°C a 100°C | Ambientes de baja temperatura, refrigeración | Funciona por debajo de temperaturas de congelación |
| A base de naftaleno | 200°C a 400°C | Equipos industriales, electrónica de alta temperatura | Tolerancia térmica extrema |
| Cámaras de vapor | 20°C a 150°C | Smartphones, dispositivos delgados | Mejor difusión de calor para superficies planas |
Tubo de calor cilíndrico: estructura tradicional, adecuada para la conducción de calor a larga distancia.
Tubo de calor plano: adecuado para incorporarse en dispositivos delgados como portátiles.
Cámara de vapor: disipación eficiente del calor sobre una superficie plana, adecuada para dispositivos compactos como teléfonos inteligentes.
Tubo de calor de bucle: separa las rutas de vapor y líquido, con un rendimiento más fuerte, adecuado para aplicaciones de alta potencia.
Tubo de calor pulsante: no hay estructura capilar, confiando en la diferencia de presión gas-hidráulico para promover la circulación del fluido de trabajo.
Tubo de calor de conducción variable: puede ajustar la velocidad de conducción de calor y mantener una temperatura constante.
Micro tubo de calor: diseñado para componentes microelectrónicos.
Los materiales comunes para las carcasas de tubos de calor incluyen cobre, aluminio y acero inoxidable. El cobre tiene una excelente conductividad térmica y a menudo se empareja con agua para enfriamiento electrónico; el aluminio es más ligero y adecuado para dispositivos aeroespaciales o portátiles; El acero inoxidable se utiliza en entornos de alta temperatura o corrosivos.
La compatibilidad entre el material y el fluido de trabajo es crítica. Por ejemplo, si el líquido reacciona químicamente con la pared de la tubería, se generarán gases no condensables, lo que destruirá la eficiencia del ciclo de la tubería de calor e incluso causará fallas. Por lo tanto, al diseñar tubos de calor, la combinación de materiales debe seleccionarse estrictamente.
1. Electrónica de consumo: Enfriamiento de dispositivos compactos
Los tubos de calor se han convertido en un estándar para soluciones de enfriamiento para computadoras portátiles, consolas de juegos, tabletas y teléfonos móviles. Por ejemplo, el difusor de calor ultradelgado utilizado en los teléfonos inteligentes no solo mantiene el procesador fresco, sino que también asegura que el dispositivo no se caliente en modo de alto rendimiento.
2. Centros de datos y servidores: Apoyo a la computación de alta densidad
En centros de datos y dispositivos de computación de borde, los radiadores de tubos de calor pueden lograr una mayor densidad de servidor y un menor consumo de energía. Su alta fiabilidad evita el riesgo de tiempo de inactividad causado por el fallo del ventilador o la bomba.
3. Vehículos automotrices y eléctricos: soluciones de gestión térmica de próxima generación
En el campo de los vehículos eléctricos, los tubos de calor se utilizan para la gestión térmica de paquetes de baterías, electrónica de potencia, inversores y módulos de control de motores para mejorar la seguridad y prolongar la vida útil del sistema.
4. Aeroespacial y satélites: hacer frente a entornos extremos
Debido a que las tuberías de calor no dependen de la gravedad para funcionar, son muy adecuadas para aplicaciones espaciales como estaciones espaciales y satélites. Por ejemplo, se utilizan para manejar cambios extremos de temperatura en satélites bajo la luz solar y la sombra de la Tierra.
5. Sistemas industriales: Mejora de la estabilidad operacional
La tecnología de tubos de calor se utiliza ampliamente en fuentes de alimentación industriales, iluminación LED, equipos láser e inversores solares para reemplazar los sistemas tradicionales enfriados por aire o por agua, reducir el mantenimiento y mejorar la fiabilidad.
Ventajas:
Conductividad térmica extremadamente alta
No se requiere electricidad, operación completamente pasiva
Sin ruido, adecuado para aplicaciones silenciosas
Larga vida útil, puede operar durante décadas
Diseño personalizable, adecuado para varios entornos de instalación
Limitaciones:
Existe un límite superior en el flujo de calor (límite capilar, límite de ebullición, etc.)
Algunas estructuras son sensibles a la dirección de instalación
El rango de temperatura está limitado por el fluido de trabajo
Si el extremo caliente continúa sobrecalentando, puede causar falla en el secado
Por lo tanto, en el diseño, es necesario combinar factores tales como carga térmica, dirección y entorno de trabajo para seleccionar una solución de tubo de calor adecuada.
Aunque las tecnologías relacionadas, las tuberías de calor y las cámaras de vapor difieren en formas fundamentales:
| Características | Tubos de calor | Cámaras de vapor |
|---|---|---|
| Forma | Tubos cilíndricos o aplanados | Láminas planas, planas |
| Patrón de transferencia de calor | Lineal (punto a punto) | Planar (se extiende en dos dimensiones) |
| Sensibilidad de orientación | A menudo los beneficios de la asistencia por gravedad | Menos sensible a la orientación |
| Aplicaciones típicas | Movimiento del calor por distancias | Dispersión de calor de una fuente concentrada |
| Complejidad de integración | Moderado | Más alto |
La diferencia más significativa radica en cómo distribuyen el calor. Las tuberías de calor sobresalen en la transferencia de calor de una ubicación a otra, mientras que las cámaras de vapor sobresalen en la difusión de calor de una fuente concentrada a través de una superficie más grande.
La razón por la que las tuberías de calor se llaman "héroes silenciosos de disipación de calor" es que son silenciosas y pasivas, pero pueden gestionar el calor de manera estable y eficiente, protegiendo dispositivos electrónicos en muchas industrias. Desde computadoras portátiles hasta aviones por satélite, desde consolas de juegos hasta vehículos eléctricos, los tubos de calor están empujando silenciosamente la tecnología de gestión térmica a estándares más altos.
A medida que los dispositivos electrónicos continúan desarrollándose hacia la miniaturización y el alto rendimiento, la tecnología de tubos de calor continuará iterando y se convertirá en una fuerza indispensable en las soluciones de disipación de calor futuras.
Q1: ¿Las tuberías de calor requieren energía para funcionar?
A1: No. Los tubos de calor son un dispositivo de gestión térmica completamente pasivo que conduce el calor a través del proceso de cambio de fase de evaporación y condensación de líquidos sin necesidad de accionamiento eléctrico.
Q2: ¿Se pueden instalar tubos de calor en cualquier ángulo?
A2: La mayoría de los tubos de calor están afectados por la gravedad y funcionan mejor en la dirección vertical (extremo caliente en la parte inferior, extremo frío en la parte superior). Sin embargo, a través de la optimización estructural (tal como el uso de tubos de calor de bucle), se puede lograr un funcionamiento fiable en cualquier ángulo o incluso en gravedad cero.
Q3: ¿Cuánto tiempo dura la vida útil de las tuberías de calor?
A3: Bajo condiciones normales de uso, los tubos de calor casi no tienen desgaste mecánico y pueden durar más de 10 años. La clave reside en la calidad del envase, la compatibilidad del material y la estabilidad del entorno operativo.
Q4: ¿Qué tamaños y formas están disponibles para tubos de calor?
A4: Los tamaños y formas de tubos de calor son altamente personalizables, incluyendo diámetro, longitud, forma curvada, estructura plana, disipador de calor, etc., adecuados para diversas restricciones estructurales y requisitos de gestión térmica.
Q5: ¿Son los tubos de calor adecuados para ambientes de alta temperatura o extremos?
A5: Sí. Al elegir diferentes fluidos de trabajo (como sodio, naftaleno, amoníaco) y materiales (como acero inoxidable, aleaciones a base de níquel), los tubos de calor pueden funcionar de manera estable en un ambiente de -50 ° C a 500 ° C, y son ampliamente utilizados en escenarios de gama alta como la aeroespacial, la industria militar y la energía.
Entre muchos proveedores de tubos de calor, Kingka se ha convertido en un socio de confianza de muchos clientes de la industria con su profunda acumulación técnica, tecnología de fabricación avanzada y sistema de servicio al cliente perfecto:
Fortes capacidades de personalización
Kingka ofrece servicios de personalización de tubos de calor de una sola parada desde el diseño, la prueba de muestras hasta la fabricación por lotes, soportando varias formas, longitudes, rangos de potencia, materiales y combinaciones de fluidos de trabajo para satisfacer las necesidades especiales de disipación de calor de diferentes escenarios.
Soporte técnico profesional
Con un equipo de diseño térmico experimentado, proporcionamos a los clientes soporte técnico como análisis de simulación de disipación de calor, optimización del diseño de tubos de calor y recomendaciones de selección estructural para ayudar a los clientes a mejorar la eficiencia térmica del producto.
Estricto control de calidad
Adoptar procesos de fabricación de alto estándar como soldadura de reflujo al vacío, limpieza por ultrasonidos, sellado con nitrógeno, etc., y pasar estrictas pruebas de rendimiento (prueba de temperatura de arranque, detección de resistencia térmica, evaluación de vida útil) para garantizar que cada tubo de calor sea estable y fiable.
Rica experiencia en la industria
Los productos de tuberías de calor de Kingka se han utilizado ampliamente en equipos de comunicación 5G, radar militar, inversor industrial, láser, servidor, iluminación LED, paquete de baterías de vehículos de nueva energía y otros campos, y han acumulado una gran experiencia en la gestión térmica entre industrias.
Entrega de respuesta rápida
La línea de producción perfecta y la gestión de la cadena de suministro soportan la prueba rápida y la entrega por lotes, adaptándose a la introducción de nuevos productos del cliente y al ritmo de producción en masa a gran escala.
Si usted está buscando una solución de enfriamiento eficiente y fiable para tubos de calor, Kingka será su socio de confianza. Ya sea un dispositivo electrónico compacto o un sistema aeroespacial que requiera estabilidad en entornos extremos, Kingka puede proporcionarle una solución de gestión térmica a la vez.
